[전기박물관] 05
[전기박물관] 05
"Thomas Alva Edison."
"Harry Rice Bostwickl."
"Young Jun, Park."
"우리는 자연의 힘을 활용해 전력을 얻어야 합니다.
햇빛은 에너지의 한 종류이고
바람과 조수 (潮水)는 에너지의 모습입니다.
우리가 그것들을 이용하고 있나요? 오, 아니죠."
ㅡ 토머스 에디슨 1910 ㅡ
"대체로 전기라는 것은 음양 두 기운이 합하여 하나로 된 것인데,
모든 물체에 존재하며 항상 가지고 있다.
(중략) 은근히 숨어 있으면 빛도 소리도 없으며
눈으로 볼 수도 없고 저울로 달 수도 없다."
ㅡ <논전기 論電氣> 《한성순보 漢城旬報》 4호, 1883. 11. 1 ㅡ
에디슨 수집 자료
작품명 : 에디슨 (Thomas Alva Edison), 발명가
크기 : 가로 53.0㎝ × 세로 65.2㎝
제작방법 : Oil on canvas (캔버스에 유채)
작가 : 조영규 (趙永奎 Cho, Yeung Kyu)
에디슨 마쯔다 크리스마스 전구
1925년 / 28 × 15 × 5㎝ / 미국, 에디슨 마쯔다 사
1925년 에디슨 마쯔다 사에서 제작한 크리스마스 트리용 전구. 진공 또는 비활성 기체가 들어 있는 유리알로 되어 있으며, 여러 색을 입힌 백열전구로 만들어 졌다.

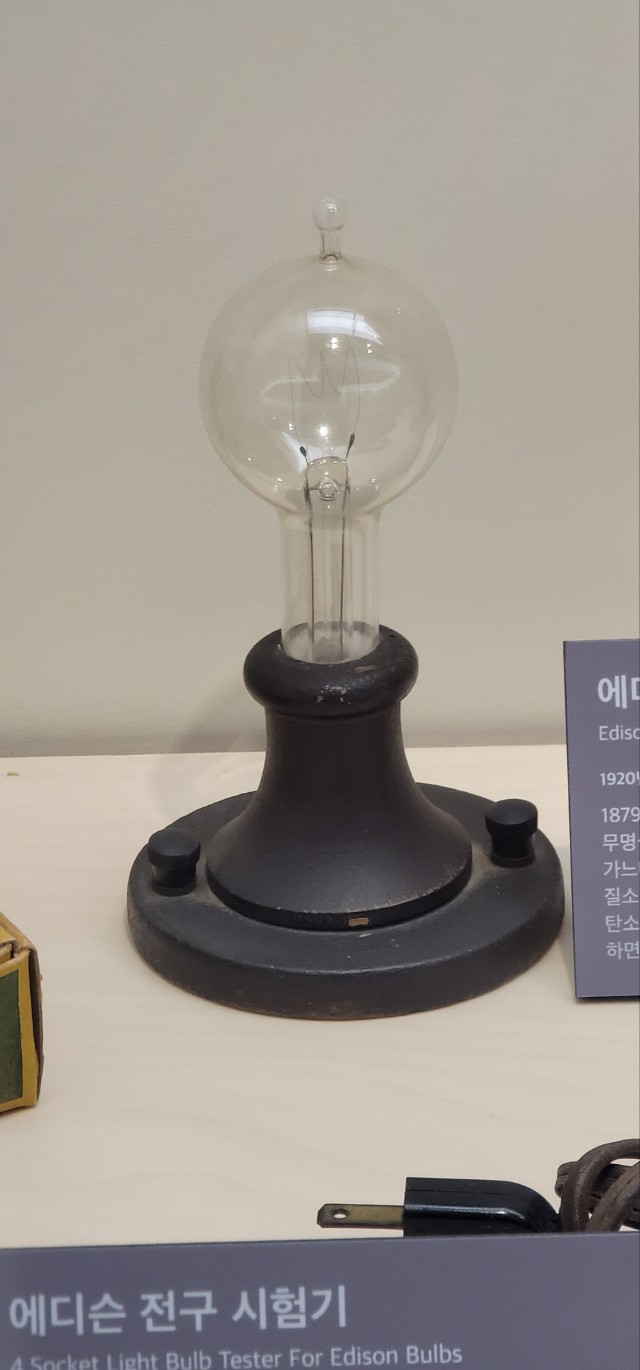

에디슨 탄소선 전구 (초기 모형)
1920년대 / 윗지름 10, 높이 18.5㎝ / 미국, 에디슨 사
1879년 에디슨 최초 탄소선 전구를 재현한 모형. 탄소선은 순수한 무명실이나 대나무의 껍질을 밀폐한 그릇 속에 넣어 태워서 만든 가느다란 줄인데, 전구 안의 필라멘트로 썼다. 전구 속을 진공으로 하거나 질소 또는 아르곤 따위의 불활성 가스를 봉입 (封入)한 유리구 속에, 탄소선이나 텅스텐으로 만든 가는 저항선을 넣고 여기에 진류를 흐르게 하면 열과 빛이 발생한다.
에디슨 전구 시험기
1920년대 / 윗지름 27, 밑지름 7, 높이 5.5㎝ / 미국, 에디슨 사
에디슨 사에서 제작한 나무판 전구 시험기. 전구 판매상회에서 전구의 작동상태를 시험하던 기기이다. 전원을 연결해 스위치를 켜면 전구에 불이 들어오게끔 되어있는데, 전구에 불이 켜지지 않으면 그 전구는 불량품이다. 스위치는 전기회로를 이었다 끊었다 하는 장치로서 개폐기라고도 한다.
에디슨 천장등
1900년대 / 길이 71㎝ / 미국, 에디슨 사
천장에 매달아 드리우게 된 여러 가지 모양의 등 (燈). 전구 따위를 끼워 넣어 전선과 접속하게 된다. 소켓에는 에디슨 특허 (EDISON PATENTS)라는 글자가 새겨져 있다.
에디슨 마쯔다 자동차용 전구
1890년대 / 윗지름 16.8 × 밑지름 7 × 높이 5.5㎝ / 미국, 에디슨 마쯔다 사
전류를 통하여 빛을 내는 기구. 진공 또는 비활성 기체가 들어 있는 유리알로 되어 있으며, 백열전구 · 네온전구 · 수은 전구 따위가 있다. 이 전구는 에디슨 마쯔다 사에서 제작한 자동차용 전구이다.
에디슨 전구
1890 ~ 1910년대 / 밑지름 6 ~ 7, 윗지름 11 ~ 13.5㎝ / 미국, 에디슨 사
전류를 통하여 빛을 내는 기구. 진공 또는 비활성 기체가 들어 읶는 유리알로 되어 있으며, 백열전구 · 네온전구 · 수은 전구 따위가 있다. 속을 진공으로 하거나 질소 또는 아르곤 따위의 불활성 가스를 봉입 (封入)한 유리구 속에, 탄소선이나 텅스텐으로 만든 가는 저항선을 넣고 여기에 전류를 흐르게 한다. 백열 전구로서 모두 에디슨 전기회사에서 생산한 전구들이다.
초기 환등기
1890년대 / 윗지름 26 × 밑지름 12 × 높이 40㎝ / 미국, 에디슨 사
강한 불빛을 그림, 사진 등에 대어 그 반사 빛을 렌즈에 의해 확대하여 영사하는 장치. 현대 슬라이드 영사기의 초기 모델이다.
초기 가스 환등기
1912년 / 윗지름 34.5 × 밑지름 34 × 높이 36.5㎝ / 미국, 에디슨 사
강한 불빛을 그림, 사진 등에 대어 그 반사 빛을 렌즈에 의해 확대하여 영사하는 장치. 현대 슬라이드 영사기의 선조가 되는데, 이 환등기는 가스주입식 수동으로 작동하였다.
초기 영사기
1910년 / 윗지름 32.3 × 밑지름 16 × 높이 34㎝ / 미국, 에디슨 사
영화 필름 따위를 확대하여 스크린에 비추는 기계. 에디슨 사의 초기 영사기 모델이다.
키스톤 16미리 영사기
1930년대 / 윗지름 20.5 × 밑지름 19 × 높이 26㎝ / 미국, 키스톤 사
영화 필름 따위를 확대하여 프로젝션 스크린에 비추는 기계. 조명, 소리 장치를 제외한 대부분의 광학적, 기계적 요소들은 아직도 영화 카메라 안에 존재한다. 역사 최초의 영사기는 1879년 에드워드 마이브리지가 발명한 주프락시스코프이다. 이 영사기는 모델명 Aㅡ74로서 미국 키스톤 (Keystone)사에서 제작한 16㎜ 영사기이다.
에디슨 손전등
1920년대 / 윗지름 37, 밑지름 19, 높이 12㎝ / 미국, 에디슨 사
에디슨 사에서 제작한 손에 쥐고 쓸 수 있도록 만든 전등. 전기의 힘으로 빛을 내는데, 구석진 곳이나 자동차 엔진부위처럼 주로 어두운 작업장에서 국부조명이 필요한 경우에 사용하였다.
에디슨 전기 나이프 스위치
1920년대 / 윗지름 26.5, 밑지름 20.3, 높이 21㎝ / 미국, 에디슨 사
저압의 전기회로의 개폐에 쓰는 칼날처럼 생긴 스위치. 주로 600V 이하의 전기회로 개폐에 사용된다. 뚜껑이 없는 개방형으로서 (칼) 날이나 날받이 부분이 노출되어 있다. 전류가 흐르고 있는 상태에서 스위치를 열면 아크 방전을 일으키므로 정격전류 (定格電流)가 흐르는 상태에서 스위치를 여는 것은 바람직하지 않다.
에디슨 컷아웃 스위치
1910년 / 윗지름 12.5, 밑지름 27, 높이 13㎝ / 미국, 에디슨 사
옥내배선의 인입점 · 분기점 등에 사용되는 스위치. 안전개폐기 · 안전기 · 베이비스위치라고도 한다. 컷아웃 스위치를 꺼버리면 그 회로의 배선이 정전되므로, 배선의 점검이나 수리할 때 안전하다.
전동기
1930년대 / 윗지름 27, 밑지름 15, 높이 21.5㎝ / 미국, 에디슨 사
전기에너지를 기계 에너지로 변환시키는 장치. 자기장에 의한 자기력선과 전동자에 말린 코일 사이에 흐르는 전류에 의해 회전력이 발생하는 기계이다. 동력을 발생시키는 장치로서 일반적으로 모터라고 한다. 대부분 회전운동으로 변환하지만 직선 운동으로 변환하는 것도 있는데, 사용하는 전원에 따라 직류 전동기와 교류 전동기로 구분한다.
에디슨 축전지 광산용 등 (안전등)
1920년대 / 윗지름 12, 밑기름 4.5, 높이 22㎝ / 미국, 에디슨 사
에디슨의 축전지를 이용해 만든 광산용 등. 축전지는 외부의 전원 (電源)에서 받은 전기를 화학 에너지의 형태로 변화시켜 축적해 두었다가, 필요할 때에 전기로 재생하여 내는 장치이다. 축전지 (Battery)에 캡램프가 연결되어 있으며, 탄광에서 광부들이 사용하던 것이다. 에디슨 축전지는 포드자동차 T형에 정착됐고, 무엇보다 에디슨에게 가장 많은 부를 안겨준 발명품이기도 하다.

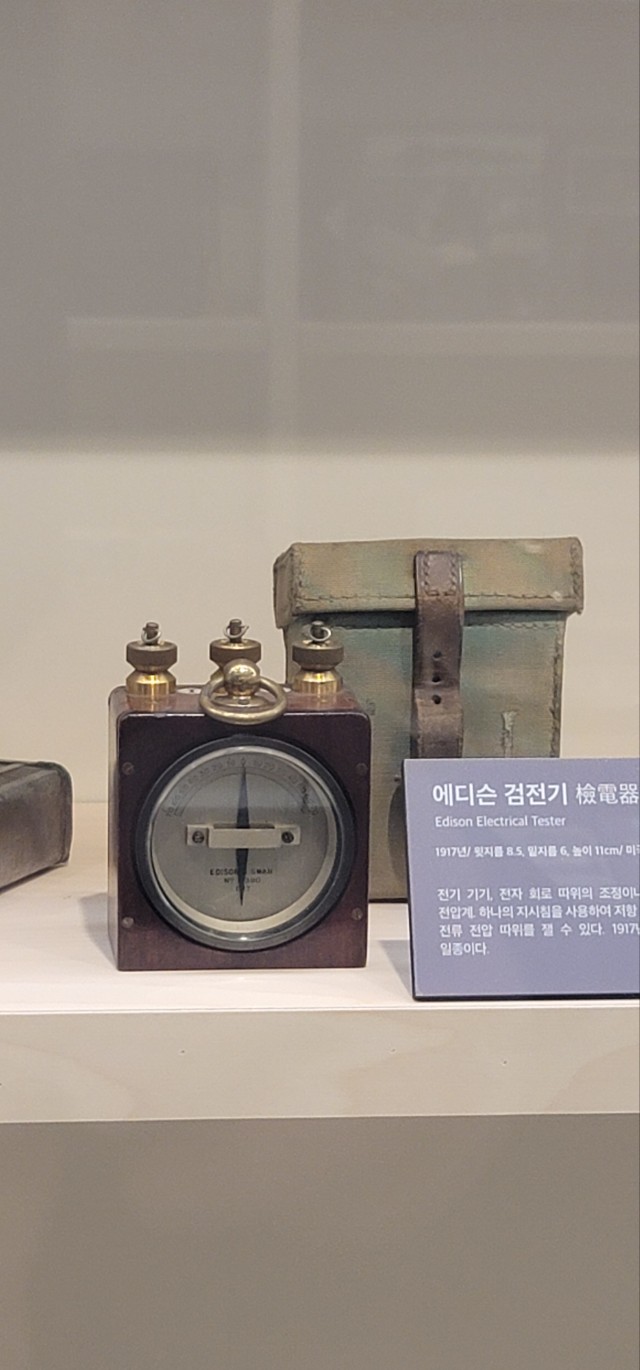

에디슨 검전기
1917년 / 윗지름 8.5, 밑지름 6, 높이 11㎝ / 미국, 에디슨 사
전기 기기, 전자 회로 따위의 조정이나 고장 발견을 위한 휴대용 전류 전압계. 하나의 지시침을 사용하여 저항 값, 직류 전류, 직류 전류 전압, 교류 전류 전압 따위를 잴 수 있다. 1917년 에디슨사에서 제작한 계측기의 일종이다.
에디슨 자동차용 점화 플러그
1930 ~ 1940년대 / 윗지름 6.2, 밑지름 1.8, 높이 1.8㎝ / 미국, 에디슨 사
자동차 내연기관에서, 실린더 안의 연료를 전기불꽃으로 점화하는 장치. 내연기관의 실린더 헤드에 장착되어 있는데, 전지 (電池)를 접속한 1차 코일을 단속하고 2차 코일에서 발생한 고압전류를 점화플러그의 중심전극에 유도하여 실린더에 나사맞춤된 접지 (接地) 쪽 전극 사이에 불꽃을 튕겨서 점화한다.
에디슨 사기제 축전지
1883년 / 윗지름 8.8 × 밑지름 9.8 × 높이 17.7㎝ / 미국, 에디슨 사
전기 에너지를 화학 에너지로 바꾸어 모아 두었다가, 필요한 때 전기로 재생하는 장치. 배터리 (Battery)라고 하며, 이 축전지는 1883년 에디슨 사에서 제작한 사기제 (沙器製) 축전지이다.
에디슨 축전지 오일
1900년대 / 윗지름 3.8 ~ 5.5 × 밑지름 2.8 × 높이 10.8 ~ 12㎝ / 미국, 에디슨 사
에디슨 사의 축전지에 사용한 오일. 오일 병 표면에 에디슨 사의 축전지 오일에 대한 기본 정보가 표시되어 있다.
에디슨 유리병 축전지
1890년대 / 윗지름 16 × 밑지름 17 × 높이 29㎝ / 미국, 에디슨 사
양과 음의 전극판과 전해액으로 구성되어 있어, 화학작용에 의해 직류기 전력을 생기게 하여 전원으로 사용할 수 있는 장치. 화학 에너지와 전기 에너지 사이의 전환이 일어날 수 있도록 만들어져 있는데, 그 횟수가 1회에 한정되는 것은 1차 전지, 여러 번 가능한 것은 2차 전지이다. 이 축전지는 에디슨 사의 초기 축전지로 유리병에 아연판을 넣어 사용하였다.
에디슨 전기 커피포트
1920년대 / 위지름 12, 밑지름 22.5, 높이 33.5㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 열을 이용하여 찻물을 끓이는 주전자. 물을 넣고 전원을 연결한 다음, 스위치를 켜면 물이 끓는다. 물이 완전히 끓으면 전원이 자동으로 꺼지는데, 이렇게 끓인 물은 커피나 차를 마시는데 사용한다. 1920년대 에디슨 사에서 제작한 것이다.
에디슨 전기 와플제작기
1920년대 / 윗지름 30.5, 밑지름 19.5, 높이 13㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 열을 이용하여 반죽을 넣고 와플을 구울 수 있는 기계. 와플 (Waffle)은 밀가루 반죽을 전용 팬에 부어 구운 과자를 일컫는데, 와플이라는 단어는 네덜란드어 Wafel (바펠)에서 유래했다.
에디슨 전기 재봉틀
1920년대 / 윗지름 52.5, 밑지름 23, 높이 38㎝ / 미국, 에디슨 사
전기를 이용하여 천이나 가죽 등을 바느질하는 기계. 흔히 미싱이라고도 하는데, 재봉틀이 일본에 전래된 후 일본인들이 발음이 힘드니 '소잉 머신 (sewing machine)' 의 앞부분이 사라지고 뒷부분 머신이 일본식 발음으로 '미싱 (ミシン)' 이 되었다. 이 용어가 다시 한국에 그대로 건너와서 일본식 용어의 영향을 많이 받은 고 연령층들이 미싱리라고 많이 불렸다.
에디슨 등사 謄寫 인쇄기
1890년대 / 윗지름 43, 밑지름 33.5, 높이 12㎝ / 미국, 에디슨 사
1886년 8월 8일, 에디슨이 '자동화 인쇄' (Auto graphic Printing)라는 명칭으로 미국에서 특허 출원한 인쇄기의 하나. 등사기의 영어명 'mimeograph' 는 에디슨에게서 특허권의 사용을 취득한 앨버트 블레이크 딕 (Albert Blake Dick)이 1887년에 붙인 이름이다. 딕은 시카고에서 A. B. 딕 컴퍼니 (A. B. Dick Company)를 설립하고 등사기에 'Mimeograph' 라는 상표를 붙여 판매하였다. 훗날 'mimeograph' 는 등사기를 가리키는 일반 명사가 되었다.
에디슨 로터리식 등사기 騰寫機
1916년 / 70 × 37 × 40㎝ / 미국, A. B. DICK COMPANY
인쇄기의 하나. 같은 글이나 그림을 많이 찍어 낼 때에 등사 원지를 줄판 위에 놓고 필요한 글이나 그림을 철필로 긁거나 그린 다음 이것을 틀에 끼워 그 위를 등사 잉크를 바른 롤러로 밀어서 찍어 낸다. 이 등사기는 기계식 등사기로 초기 형태의 수동형 롤러 등사기보다 진전된 형태이다.
에디슨 전기 차 茶 포트
1920년대 / 윗지름 25.2, 밑지름 17.2, 높이 29㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 열을 이용하여 찻물을 끓이는 도구. 물을 넣고 전원을 연결한 다음, 스위치를 켜면 물이 끓는다. 아래쪽에 2개의 밸브가 있어 기호에 따라 차를 선택해 마실 수 있다. 1920년대 에디슨 전기회사에서 제작한 것이다.
에디슨 전기 토스터
1914년 / 윗지름 17, 밑지름 12.5, 높이 20㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 일을 이용하여 식빵을 굽는 기구. 전기와 열선을 통해 빵을 굽는 토스터는 1893년 스코틀랜드의 앨런 맥마스터 (Alan MacMasters)가 발명하였고, 빵이 구워지면 빵을 내뱉는 팝업 토스터는 미국의 Charles Strite가 1921년에 발명하였다. 이 토스터는 1914년 미국의 에디슨 사에서 제작한 것이다.
에디슨 전기 베이컨 구이기
1920년대 / 윗지름 17, 밑지름 12.5, 높이 20㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 열을 이용하여 베이컨을 굽는 기구. 1920년대 에디슨 전기회사에서 제작한 것이다.
에디슨 전기 난로
1920년대 / 윗지름 17, 밑지름 12.5, 높이 20㎝ / 미국, 에디슨 사
전기 저항에 의하여 발생하는 열을 이용하여 베이컨을 굽는 기구. 1920년대 에디슨 전기회사에서 제작한 것이다.
에디슨 전기 다리미
1920년대 / 윗지름 16, 밑지름 8.2, 높이 10㎝ / 미국, 에디슨 사
전기를 이용해 열과 압력으로 인류의 주름을 잡거나 펴고, 모양을 바로잡는 등의 다림질용 기구. 전기 다리미는 운모판 (雲母板)에 니크롬선을 감은 발열체 (發熱體)를 바닥쇠와 중추쇠 사이에 끼워 열을 밑면에 전하는 것으로, 발열체나 재료금속의 개발로 가볍고 열효율이 좋은 제품이 개발되고 있다. 이 다리미는 1920년대 에디슨 전기회사에서 제작한 것으로서 작지만 세련된 디자인이 돋보인다.
에디슨 전기 헤어 컬링 아이언 (인두기)
1900년대 / 윗지름 31, 밑지름 6.8 / 미국, 에디슨 사
에디슨 전기회사에서 만든 제품으로서 머리를 펴거나 웨이브를 넣어 모양을 낼 때 쓰는 전기머리인두기. 머리카락을 뜨겁게 하여 머리 모양을 다듬는 기구로서 머리 모양을 곱슬곱슬하게 하는 파마머리 (지짐머리)를 할 때 쓰기도 한다. 다만 높은 열로 인해 모발에 손상이 심하게 가고, 다루는 것이 익숙치 않을 경우 머리나 손에 화상을 입을 수 있다.
컬럼비아 실린더형 축음기
1915년 / 윗지름 26, 밑지름 17.5, 높이 21.5㎝ / 미국, 컬럼비아 사
원통에 홈을 파서 소리를 녹음하고 바늘을 사용해서 이것을 소리로 재생시키는 장치. 이 축음기는 컬럼비아 사에서 제작한 것으로 초기 에디슨 축음기의 형태를 본떠 슬림형으로 만들었다.
에디슨 실린더형 젬 축음기
1890년대 / 윗지름 25.2, 밑지름 19.5, 높이 2.5㎝ / 미국, 에디슨사
원통형 음반에 홈을 파서 소리를 녹음하고 바늘을 사용해서 이것을 소리로 재생시키는 장치. 음반의 회전에 따라 바늘이 레코드에 새겨진 음구 (音溝)를 지나감으로써 일어나는 진동을 기계적으로 증폭하여 금속의 진동판에 전하여 재생하는데, 후에 바늘의 진동을 전기 신호로 변환하는 방식이 되었다. 이 축음기는 에디슨사에서 비교적 이른 시기에 제작한 작고 앙증맞은 젬 (GEM)형 모델이다.
휴대용 빅터 원반형 축음기
1920년대 / 윗지름 13.5, 밑지름 20, 높이 15.5㎝ / 미국, 빅터사
원반 (圓盤)에 홈을 파서 소리를 녹음하고 바늘을 사용해서 이것을 소리로 재생시키는 장치. 판의 회전에 따라 바늘이 레코드에 새겨진 음구 (音溝)를 지나감으로써 일어나는 진동을 기계적으로 증폭하여 금속의 진동판에 전하여 재생하는데, 후에 바늘의 진동을 전기 신호로 변환하는 방식이 되었다. 이 축음기는 빅터사에서 제작, 판매한 소형 모델로서 휴대용으로 제작되었다.
